シャンク3mm（h4公差）×全長38^※mmのショートシャンク。
月産3,000万本のPCB工具の量産技術をエンドミルに展開し、よりお求めやすい価格を実現したシリーズ。
小径の高精度加工用に特化した設備により、高精度、高能率加工を実現。
(^※VCBNシリーズは 全長35㎜となります)

	銅・アルミ加工用	生材～55HRC加工用	高硬度材加工用 （40～65 HRC）	高硬度材加工用 （50～70 HRC）
スクエア	-	VCES2000 VCES4000	-	-	-
ロングネック スクエア	VDLC-AZS VDLCLS	-	VHLS	-	-
ロングネック ラジアス	-	-	VHLRS	VHGLRS	VCBN-LRF
ボール	-	-	VHWB	VHGB	-
ロングネック ボール	VDLCLB	VCWLB VCSELB	VHSLB	VHGLB	VCBN-LBSF VCBN-LBF

HMGCOATシリーズ

加工動画はこちら

高硬度材加工時における耐摩耗性を極限まで高めたHMGCOATを採用したシリーズです。
焼入れ鋼、特に60HRC以上の焼入れ鋼において長寿命加工を実現します。

	スクエア	ボール	ロングネック ボール	ロングネック ラジアス
2枚刃	-	HGB	HGLB	-
4枚刃	-	-	-	HGLRS
5枚刃	-	-	-	HGRRS
6枚刃	HGS	-	-	HGRRS

HARDMAXシリーズ

加工動画はこちら

HARDMAXは高硬度材加工時に求められる硬度と耐熱性を両立させたコーティングです。
特に40HRC以上の高硬度材の加工において性能を発揮するシリーズです。

	ボール	ロングネック ボール	ラジアス	ロングネック ラジアス	テーパネック ボール	テーパネック ラジアス	スクエア	ロングネック スクエア
2枚刃	HSB HSB-S HBL	HSLB HWLB	-	HLRS2000	HTNB	-	-	HLS2000
3枚刃	-	-	-	-	HFTNB	-	HMS	-
4枚刃	HFB HFB-S	-	HMERS	HRRS HRRS-S HLRS4000 HHRS	-	HTNRS	HMS	HLS4000
6枚刃	-	-	HMERS	HHRS	-	-	HMS	-

HMWCOATシリーズ

加工動画はこちら

HMWCOATはHARDMAXCOATよりも耐摩耗性を向上させた新たなコーティングです。
調質鋼～65HRCの焼入れ鋼加工において、耐摩耗性が向上。
特に60HRC 前後の高硬度材加工で威力を発揮するシリーズです。

	ボール	ロングネック ボール
2枚刃	HWB HWB-S	HWLB HWLB-S

UTCOATシリーズ

加工動画はこちら

UTCOATは潤滑性と靭性を高めたコーティングです。
表面が非常に滑らかで、摩擦係数も低く、切りくず排出性と耐摩耗性を高めました。
生材や靭性の高い被削材に適したシリーズです。

	スクエア	ロングネック スクエア	ボール	ロングネック ボール	ラジアス	ロングネック ラジアス	テーパ
2枚刃	CSS C-CES2000 C-CES2000S	C-CER	CSEB	CSELB	C-CRS	-	C-CTE2000
3枚刃	-	-	CFB	CFLB	-	-	-
4枚刃	CEHS CZS CXES C-CES4000 C-CES4000S	CXS	-	-	CXERS CNRS	CRRS	C-CTE4000
5枚刃	-	-	-	-	CXRS	CXLRS	-

UTWCOATシリーズ

加工動画はこちら

UTWCOATは従来のUTコートより高い靭性と耐摩耗性を向上させた新たなコーティングです。
生材～40HRCまで高い性能を発揮するシリーズです。

	ボール	ロングネック ボール
2枚刃	CWB	CWLB

UDCシリーズ

加工動画はこちら

UDCはダイヤモンドコーティングの抜群の硬さに靭性を付与させた特殊ダイヤモンドコーティングです。
超硬母材とダイヤモンドコーティングの密着性も向上させることで、超硬合金や硬脆材で驚異的な切り込みでの加工を実現します。

	ボール	ロングネック ボール	ロングネック ラジアス	ドリル	ねじ切り
2枚刃	UDCSB UDCBH UDCBF UDCB	UDCSLB UDCLBH UDCLBF UDCLB	UDCLRSH UDCLRSF UDCLRS	UDCMX	UDCT
6枚刃	-	-	UDCRRS	-	-
10枚刃	-	-	UDCRRS	-	-

UPDシリーズ

非常に高い耐摩耗性を有するバインダレスPCDを使用し、シャープな切れ刃を形成することで超硬合金や硬脆材に対して、高精度・高品位の仕上げ加工を実現します。

UPDLB

1枚刃ロングネックボール

UPDLRS

1枚刃ロングネックラジアス

CBNシリーズ

加工動画はこちら

高硬度材に適したCBN素材を採用し、高品位かつ高精度の仕上げ面が得られる刃形状を採用。
40HRC以上の高硬度材においてコーティング超硬工具よりも長い時間において安定した加工を実現します。

	用途	ロングネック ボール	ロングネック ラジアス
1枚刃	超仕上げ	-	CBN-RSF
2枚刃	長寿命	CBN-LBF	CBN-LRF2000
	超仕上げ	CBN-LBSF	-
	超鏡面	CBN-PLB	-

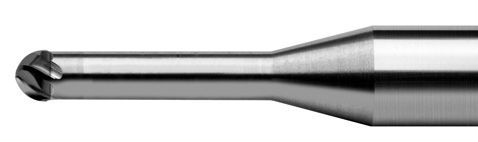

4枚刃	高能率	CBN-LBF4000	CBN-LRF4000

グラファイト加工用シリーズ

加工動画はこちら

密着性・耐摩耗性に優れたダイヤモンドコーティングです。
グラファイト加工における長寿命を実現します。

	スクエア	ロングネック スクエア	ロングネック ラジアス	ボール	ロングネック ボール	テーパネック ボール
2枚刃	DCES2000	DCLS	-	DCB	DCLB	DCTNB
4枚刃	DCES4000	-	DCLRS	-	-	-

銅電極加工用　DLCコートシリーズ

加工動画はこちら

CrNとDLCは高い潤滑性を有するコーティングです。
DLCは独自の技術で硬度と潤滑性を更に高めることで、電極の銅や銅タンで高品位かつ長寿命な加工を実現します。

	スクエア	ロングネック ボール	ロングネック スクエア	ロングネック ラジアス
2枚刃	DLCES2000	DLCLB	DLCLS	DLCLRS
4枚刃	DLCES4000	-	-	-

ステンレス加工用　UTSCOATシリーズ

加工動画はこちら

UTSCOATは潤滑性と靭性を有するUTCOATに更に高潤滑層を付加し、耐溶着性を向上したコーティングです。
靭性の高い材料、特にステンレスの加工において性能を発揮します。

CESUS

4枚刃スクエア

アルミ加工用シリーズ

加工動画はこちら

良好な切れ味と切りくず排出を有するアルミ加工専用工具です。
独自の技術で硬度と潤滑性を更に高めたDLCを付与することで、長寿命加工を実現します。

	スクエア	ロングネック スクエア	ボール
2枚刃	CAS	-	-
3枚刃	DLC-ALES	AZS DLC-AZS	DLC-CFB

※CAS、AZSシリーズはノンコートとなります。

耐熱合金加工用シリーズ

高靭性材に適したUTCOATシリーズの中でも、特に難削材に最適な刃形状を有するシリーズです。

	ボール	ロングネック ボール	ラジアス	ロングネック ラジアス
3枚刃	CFB	CFLB	-	-
4枚刃	-	-	CNRS	CRRS

樹脂加工用シリーズ

加工動画はこちら

良好な切れ味を有する樹脂加工専用工具です。
ロングネック、ロング全長など、樹脂加工に最適なシリーズです。

	スクエア	ロングネック スクエア	ロングネック ロングシャンク スクエア	ロングネック ボール
2枚刃	CPS	CPR	CPRL	CPRB

ドリル・面取り加工用シリーズ

加工動画はこちら

UTDF

2枚刃　ユニマックスドリル　フラットドリル

UTDSX

2枚刃　ユニマックスドリル　ショート刃

C-UMD

2枚刃　ユニマックスドリル

UTDLX

2枚刃　ユニマックスドリル　ロング刃

SV

2枚刃　ノンコート　面取り加工用

Pシリーズ

2枚刃　ノンコート　超精密微細穴加工用
