この度、新しく超硬加工をトライするお客様に向けて、「勘どころ」なる資料を作成致しました。

UDCシリーズ 勘どころ(2.18MB)

超硬合金・硬脆材加工用 UDCシリーズ

2012年、超硬合金を加工できるダイヤモンドコートエンドミルを発売しました。超硬母材とダイヤモンド皮膜の密着性を向上させ、皮膜の微細組織を制御することで硬度・靭性を飛躍的に高めたUDC(Ultra Diamond Coating)を採用したこのシリーズは、長寿命で安定した超硬合金の切削加工が可能です。超硬合金加工に最適な刃形状により驚異的な「深」切り込みを可能にし、高能率・高精度な超硬合金の切削加工を実現しました。

多刃ラジアスタイプ登場!

超硬合金の加工に最適なUDCシリーズに、新しく多刃ラジアス「UDCRRS」が登場しました。
6枚刃、10枚刃の多刃設計に加え、40°ネジレによる切削負荷低減で「深」切り込みが可能に!
2枚刃に比べ、大幅に加工能率がUP!サイクルタイムの削減に貢献します。

2枚刃との切込み量比較(ø2 x EL6の場合)

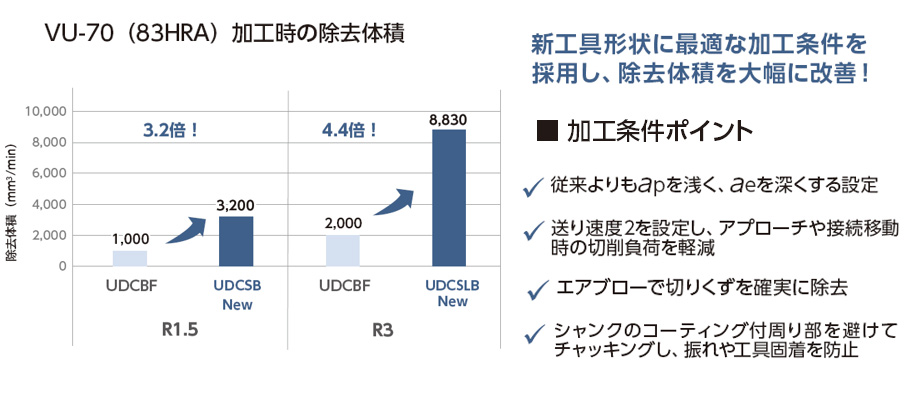

各サイズの切削除去体積

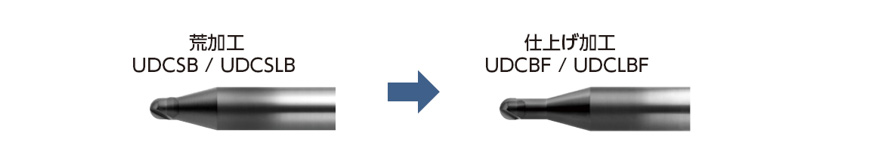

 UDCシリーズの使い分け


※UDCシリーズの詳細は以下の総合リーフレットをご参考ください。

UDC総合リーフレット(Vol.13)

UDC-H(High speed)シリーズの特長

UDC-H (ハイスピード)シリーズは、Fシリーズとは異なる刃先処理、改良型のダイヤモンド皮膜で、超硬合金の直彫りとは思えないほどの高送り加工を実現し、除去体積を格段にアップさせる、荒加工から中仕上げに最適な、待望のUDC第3世代シリーズです。
先に発売されているF(ファイン)シリーズと併せてご使用いただくことで、超硬合金の直彫りを、高能率かつ高品質に行うことが可能となります。


H

新世代の刃先処理

High-level Treatment!!

超硬加工の常識が変わる切削性能

高能率

High Speed!!

驚異の高送りで加工可能

高除去体積

High Removal Volume!!

除去体積が格段にアップ

高能率と長寿命を両立!

ポイントは…

損傷を抑える

新世代の刃先処理

耐摩耗性を向上させた

改良型ダイヤモンド皮膜

レンズ型加工 能率・除去体積比較 UDCBH / UDCBF R1 VM-40(90HRA)

NEW! UDCBHは…

ワークサイズ : 50 x 50 x 10 mm

ポケットサイズ : 上面 φ10 x 深さ3.5 mm

除去体積 : 160 mm3 / ポケット

クーラント : エアブロー

UDCBHはハイスピード条件下において、最大の工具性能を発揮します。
従来と同等の送り速度で加工した場合、工具寿命が短くなることがあります。

NEW! UDCBH UDCBF
加工条件
回転速度 (min-1) 30,000 20,000
送り速度 (mm/min) 1,500 200
ap (mm) 0.1
ae (mm) 0.3
加工結果
1面16ポケットを… 工具1本 76分 で加工完了 工具4本 7時間28分で加工完了
4ポケット加工後の工具
16ポケット加工後の工具
-

UDC-F(Fine)シリーズの特長

UDCシリーズで最もシャープな切れ刃

加工面品位を求める加工にベストチョイス

F

①UDC コート

Fシリーズに最適化したコーティング

②刃先処理 シャープエッジ

コバ欠けや加工面の段差を最大限に抑制

③先端溝形状

抜群の仕上げ面を実現

 平面仕上げ加工 ワーク端部コバ欠け比較 UDCBH / UDCBF R0.4 VM-40(90HRA)

使用工具 UDCBH UDCBF
回転速度 (min-1) 30,000
送り速度 (mm/min) 750 250
ap (mm) 0.02
ae (mm) 0.02
クーラント エアブロー

コバ欠けの要求精度に応じた使い分けで高効率化・低コスト化


CBNシリーズ

加工事例はこちら

加工動画はこちら

超鏡面加工用 CBN-PLB登場!

超鏡面加工用 CBN-PLB

CBNシリーズに超鏡面加工用ロングネックボールCBN-PLBを新たに追加。独自の先端形状により、バニシング効果を最大限に引き出し、従来品以上の超鏡面加工が可能に!刃先までクーラントが届く溝設計により、切りくず排出性能向上、噛み込み防止の効果で、長時間鏡面性が維持されます。

CBNシリーズの使い分け・ラインナップ


※CBNシリーズの詳細は以下の総合リーフレットをご参考ください。

CBN総合リーフレット(Vol.9)

超仕上げ加工用 CBNシリーズの特徴

超仕上げ加工用ロングネックボール CBN-LBSF、ロングネックラジアスCBN-RSFは、バニシング効果を持たせた特徴的な刃形状により、従来品より更に良好な仕上げ面を得ることができます。
加工面を重視する高硬度材の仕上げ加工に是非ご活用ください。

CBN-LBSF 先端形状の特徴


CBN-LBSF 先端形状の特徴

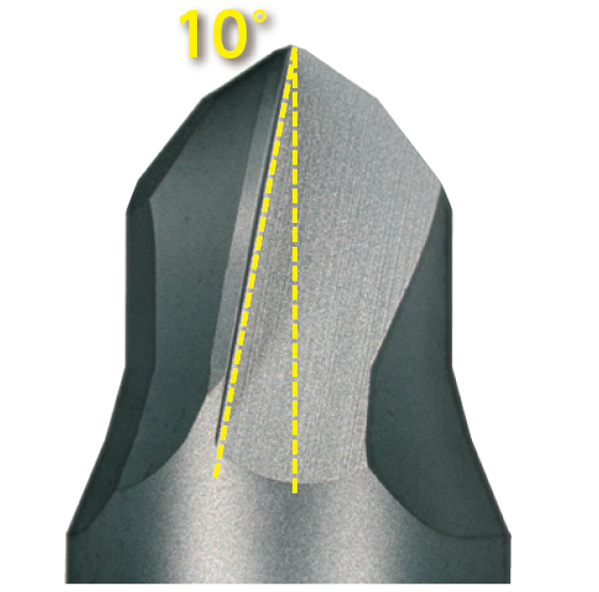

工具先端(周速ゼロ点)に切れ刃を設置
工具損傷の抑制と仕上げ面が向上!

CBN-RSF 底刃のバニシング効果(ELMAX 60HRC)

加工面を擦って光沢を出すバニシング面の幅を最適化し、超仕上げを実現!

長寿命CBNシリーズの特徴

高硬度材加工に最適なcBN素材を採用し、刃形状の改良により高精度と長寿命を実現しました。優れた耐摩耗性と耐欠損性により、長時間加工でも良好な加工面粗さと精度を実現します。
高硬度材の仕上げ加工に是非ご活用ください。

シャープな刃先へ

刃形状の改良により高精度と長寿命を実現!
