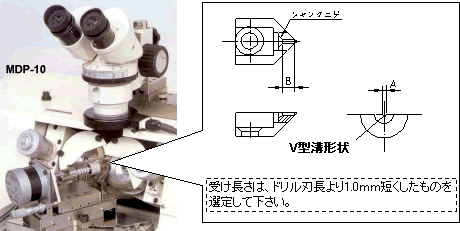

断面形状が90°のV形溝の刃受けです。1サイズの刃受けで、ある範囲のサイズのドリルを受けることが出来るので段取替えの手間が省けます。
適応サイズ | 呼称 | 受け長さ(B寸法) | 溝幅(A寸法) |
---|---|---|---|
0.3-0.49 | V1 | 2.5 | 0.57 |
0.5-0.79 | V2 | 3.0 | 0.9 |
適応サイズ | 呼称 | 受け長さ(B寸法) | 溝幅(A寸法) |
---|---|---|---|
0.2 | V0.2-1.0 | 1.0 | 0.28 |
V0.2-1.5 | 1.5 | 0.28 | |
V0.2-2.0 | 2.0 | 0.28 | |
V0.2-2.5 | 2.5 | 0.28 | |
V0.2-3.0 | 3.0 | 0.28 | |
V0.2-3.5 | 3.5 | 0.28 | |
V0.2-4.0 | 4.0 | 0.28 | |
0.25 | V0.25-1.0 | 1.0 | 0.35 |
V0.25-1.5 | 1.5 | 0.35 | |
V0.25-2.0 | 2.0 | 0.35 | |
V0.25-2.5 | 2.5 | 0.35 | |
V0.25-3.0 | 3.0 | 0.35 | |
V0.25-3.5 | 3.5 | 0.35 | |
V0.25-4.0 | 4.0 | 0.35 | |
0.3 | V0.3-2.0 | 2.0 | 0.42 |
V0.3-2.5 | 2.5 | 0.42 | |
V0.3-3.0 | 3.0 | 0.42 | |
V0.3-3.5 | 3.5 | 0.42 | |
V0.3-4.0 | 4.0 | 0.42 | |
0.35 | V0.35-2.5 | 2.5 | 0.49 |
V0.35-3.0 | 3.0 | 0.49 | |
V0.35-3.5 | 3.5 | 0.49 | |
V0.35-4.0 | 4.0 | 0.49 |
