製品紹介
超硬エンドミル

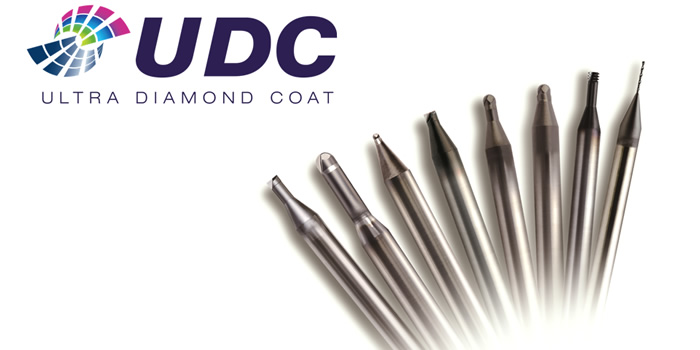

超硬合金・硬脆材加工用 UDCシリーズ

UDCシリーズ

2012年、超硬合金を加工できるダイヤモンドコートエンドミルを発売しました。超硬母材とダイヤモンド皮膜の密着性を向上させ、皮膜の微細組織を制御することで硬度・靭性を飛躍的に高めた「UDC(Ultra Diamond Coating)」を採用したこのシリーズは、長寿命で安定した超硬合金の切削加工が可能です。超硬合金加工に最適な刃形状で驚異的な「深」切り込みを可能にし、高能率・高精度な超硬合金の切削加工を実現しました。

F(ファイン)シリーズ新発売

そして、UDCシリーズの上位版 F(ファイン)シリーズとして、2014年4月にUDCBF(ボール)/UDCLBF(ロングネックボール)を、2016年4月にUDCLRSF(ロングネックラジアス)シリーズを新たに発売。
刃形状とダイヤモンドコーティングを新たに改良し、加工除去体積が大幅に向上しました。また、ボール先端に設けた溝により抜群の仕上げ面を実現。特殊処理が施された切れ刃がコバ欠けや段差を最大限に抑制します。超硬合金の中荒~仕上げ加工に是非ご活用ください。

超硬合金・硬脆材加工用 2枚刃ダイヤモンドコーティングUDCシリーズ ラインアップ
UDCBF ハイグレードボールエンドミル 合計16型番(R0.1-R3)
UDCLBF ハイグレードロングネックボールエンドミル 合計61型番(R0.1-R3)
UDCLRSF ハイグレードロングネックラジアスエンドミル 合計52型番(φ0.3-φ2)
UDCB ボールエンドミル 合計14型番(R0.1-R3)
UDCLB ロングネックボールエンドミル 合計37型番(R0.1-R3)
UDCLRS ロングネックラジアスエンドミル 合計30型番(φ0.3-φ2)
UDCMX ドリル 合計35型番(φ0.3-φ7)
UDCT ねじ切り工具 合計10型番(M2-M8)

Fシリーズはココが違う

F(Fine)とは

仕上げ面の段差の発生を改善
コバ欠けの抑制
加工除去量の拡大

Fシリーズ

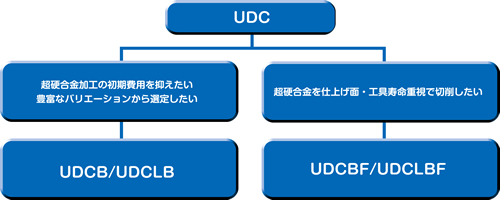

選定基準
選定基準

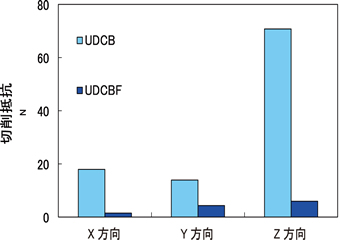

加工事例:超硬合金 切削抵抗 UDCBF R0.5x0.7 ボールエンドミル
切削抵抗
使用工具 UDCB2010-0070 (R0.5x0.7)
UDCBF2010-0070 (R0.5x0.7)
被削材 超硬合金 VM-40 (90HRA)
回転速度 30,000min−1
送り速度 300mm/min
軸方向の切り込み深さ 0.1mm
クーラント エアブロー(ノズル)

切れ刃への特殊処理により切削抵抗を大幅に軽減!


その他加工事例、詳細はこちら(UDCシリーズ)



仕上げ加工用CBNシリーズ

高硬度材加工に最適なcBN素材を採用し、刃形状の改良により高精度と長寿命を実現しました。優れた耐摩耗性と耐欠損性により、長時間加工でも良好な加工面粗さと精度を実現します。
高硬度材の仕上げ加工に是非ご活用ください。

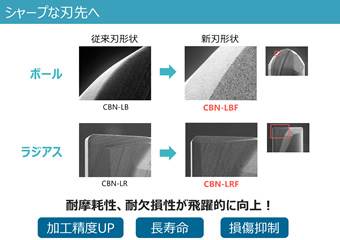

刃形状の改良

シャープな刃先へ

ボールタイプに新シリーズ登場

仕上げ加工用CBNシリーズに超仕上げ加工用ロングネックボール CBN-LBSFが加わりました。特徴的な刃形状により、CBN-LBFより更に良好な仕上げ面を得る事が出来ます。加工面を重視する高硬度材の仕上げ加工に是非ご活用下さい。

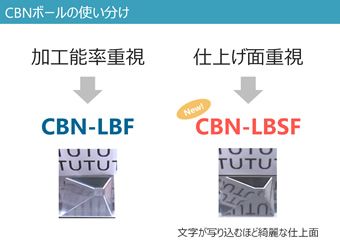

CBNボールの使い分け

仕上げ加工用 2枚刃CBNシリーズ ラインアップ

CBN-LRF ハイグレードロングネックラジアスエンドミル 合計125型番(φ0.1-φ2)
CBN-LBF ハイグレードロングネックボールエンドミル 合計54型番(R0.05-R1)
CBN-LBSF 超仕上げ加工用ロングネックボールエンドミル 合計28型番(R0.05-R1)



新製品紹介

高硬度材加工用 HMGCOATシリーズ

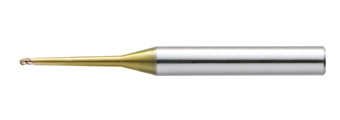

2枚刃ボールエンドミル HGB
2枚刃ロングネックボールエンドミル HGLB

2枚刃ボールエンドミル HGB, 2枚刃ロングネックボールエンドミル HGLB

新開発HMGCOATを採用し、60HRC以上の高硬度焼入れ鋼を長寿命に加工可能。
すくい角、逃げ角を高硬度材加工用に最適化した新形状で、耐欠損性を向上!

高硬度材加工用 HARDMAXシリーズ

3枚刃テーパネックボールエンドミル HFTNB

3枚刃テーパネックボールエンドミル HFTNB

すくい角をネガティブに設定した独自の刃形状により、耐摩耗性の向上を実現。
バックテーパ化により、切削抵抗を低減。荒加工から仕上げ加工まで対応可能。

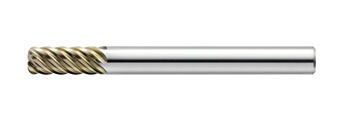

4枚刃/6枚刃ラジアスエンドミル HMERS

4枚刃/6枚刃ラジアスエンドミル HMERS

サイズに合せて4枚刃、6枚刃を適用することで従来に無い長寿命を達成。HARDMAXコートを採用することで65HRCのハイス材も高能率に切削可能。
コーナ半径のラインナップを豊富に取り揃えております。

ステンレス加工向け UTSCOATシリーズ

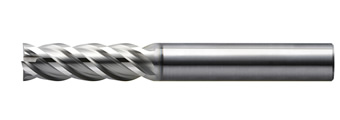

4枚刃スクエアエンドミル CESUS

4枚刃スクエアエンドミル CESUS

ステンレス加工に最適な不等分割・不等リードを採用し、従来品よりも高能率加工が可能!
耐溶着性に優れる新コーティングUTSCOATを採用し、溶着による欠損を低減。

銅・生材~55HRC対応 UTCOATシリーズ

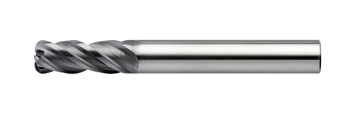

4枚刃ラジアスエンドミル CXERS

4枚刃ラジアスエンドミル CXERS

不等分割・不等リード仕様でビビリ振動を抑制し、高能率加工を実現!
抜群の耐摩耗性で、高能率加工~仕上げ加工まで対応。
独自のコーナR形状により、切削抵抗の低減と安定加工を実現。

グラファイト加工用 ダイヤモンドコーティングシリーズ

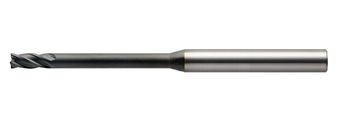

4枚刃ロングネックラジアスエンドミル DCLRS

4枚刃ロングネックラジアスエンドミル DCLRS

グラファイト加工に最適な独自のダイヤモンドコーティングの採用により、抜群の耐摩耗性を実現しました。
密着性にも優れたコーティングと刃形状の最適化により、長寿命を達成!



各シリーズの加工事例やカタログは以下にご用意しております。是非ご覧ください!

加工事例動画

加工事例条件表

Webカタログ

コーティングの種類

各種コーティング膜種の特長

各種コーティング膜種の特長

被削材別コーティング膜種の使い分け

HMGCOAT、HARDMAX、UTCOAT、UTSCOATはDRY加工、WET加工どちらの条件でも使用できます。

被削材別コーティング膜種の使い分け
